不锈钢法兰

由于不锈钢法兰具有良好的耐腐蚀性，所以它能使结构部件长时间地保持工程设计的完整性。含铬不锈钢冲压法兰还集机械强度和高延伸性于一身，易于部件的加工制造，可满足建筑师和结构设计人员的需要。不锈钢法兰材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片；还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。

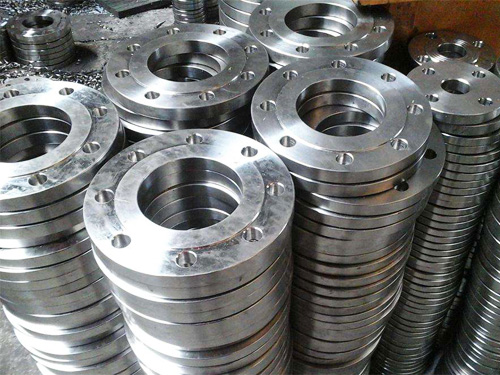

不锈钢法兰是使管子与管子相互连接的零件，连接于管端。不锈钢法兰法兰上有孔眼，螺栓使两法兰紧连。所有金属都会和大气中的氧气进行反应，在表面形成氧化膜。

那么不锈钢法兰厂家在生产时需要注意哪些？

1、避开容易腐蚀不锈钢的物质

对于不锈钢这种材料来说重要的就是保持它表面的清洁了，一旦被腐蚀了以后不锈钢的表面就会改变样貌，没有那么光洁了。所以那些有腐蚀不锈钢能力的东西都要远离生产。不管是酸性的还是碱性的气体或者是液体都要远离生产环境。

2、选好法兰的搭配垫片

法兰在连接管材上面的作用确实是很大的，但是也少不了垫片的身影。在搭配使用当中不锈钢法兰的好帮手是石棉垫片。石棉这种材料本身有着很好的性质，它可以抵抗酸性物质，不管是气体还是液体都可以很好地被石棉所吸收，这样就不会影响到不锈钢了。

3、法兰生产要考虑到连接的进行

在连接管材的时候有不同的方法，那些管子比较细的就可以用印有螺纹的法兰直接拧转连接了，有些不锈钢法兰需要面对一些有着很大压强的管道，那么就需要使用到焊接了，这样加的牢固和可靠。

使用注意事项

1、为防止由于法兰盖加热而产生睛间腐蚀，焊接电流不宜太大，比碳钢焊条较少20%左右，电弧不宜过长，层间快冷，以窄焊道为宜。

2、焊条使用时应保持干燥，钛钙型应经150℃干燥1小时，低a氢型应经200-250℃干燥1小时(不能多次重复烘干，否则药皮容易开裂剥落)，防止焊条药皮粘油及其它脏物，以免致使焊缝增加含碳量和影响焊件质量。

3、不锈钢法兰管件焊接时，受到重复加热析出碳化物，降低耐腐蚀性和力学性能。

4、铬不锈钢法兰管件焊后硬化性美标法兰较大，容易产生裂纹。若采用同类型的铬不锈钢焊条(G202、G207)焊接，必须进行300℃以上的预热和焊后700℃左右的缓冷处理。若焊件不能进行焊后热处理，则应选用不锈钢法兰管件焊条(A107、A207)。

5、不锈钢法兰，为改善耐蚀性能及焊接性而适当增加适量稳定性元素Ti、Nb、Mo等，焊接性较铬不锈钢法兰好一些。采用同类型的铬不锈钢法兰焊条(G302、G307)时，应进行200℃以上的预热和焊后800℃左右的回火处理。若焊件不能进行热处理，则应选用不锈钢法兰管件焊条(A107、A207)。

6、不锈钢法兰管件,对焊法兰焊条具有良好耐腐蚀性和抗氧化性，广泛应用于化工、化肥、石油、医疗机械制造。
